鎂碳磚

分類(lèi)：其他耐火磚瀏覽：次

耐火材料

廠家直銷(xiāo) 歡迎長(zhǎng)期合作！

價(jià)格咨詢

139-3717-0928

0371-56777921

產(chǎn)品詳情

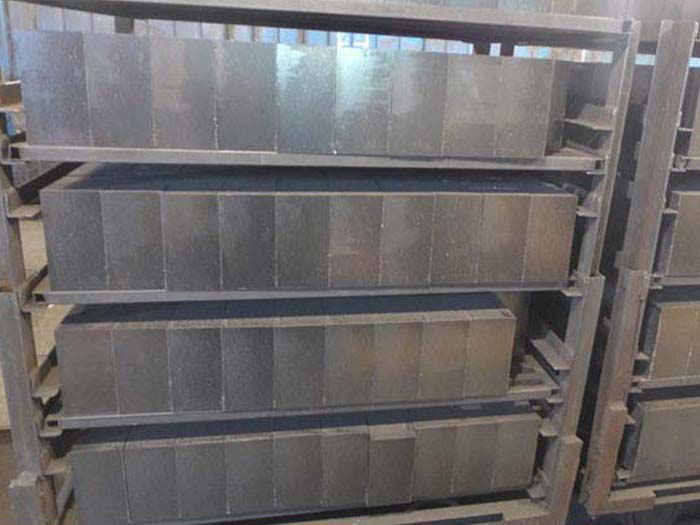

    鎂碳磚是以高熔點(diǎn)堿性氧化物氧化鎂（熔點(diǎn)2800℃）和難以被爐渣侵潤(rùn)的高熔點(diǎn)碳素材料作為原料，添加各種非氧化物添加劑。用炭質(zhì)結(jié)合劑結(jié)合而成的不燒炭復(fù)合耐火材料。鎂碳磚主要用于轉(zhuǎn)爐、交流電弧爐、直流電弧爐的內(nèi)襯，鋼包的渣線等部位。

    其主要特點(diǎn)有：

    1、具有良好的耐高溫性能

    2、抗渣能力強(qiáng)

    3、抗熱震性好

    4、高溫蠕變低。

    鎂碳磚的良性能依賴于磚中碳的存在，他使用過(guò)程中碳的氧化易造成制品組織劣化，使?fàn)t渣沿著縫隙侵入磚中，侵蝕氧化鎂顆粒，降低鎂碳磚的使用壽命。目前主要通過(guò)添加抗氧化劑的手段來(lái)提高鎂碳磚的抗氧化性。

    鎂碳磚主要用于轉(zhuǎn)爐、交流電弧爐、直流電弧爐的內(nèi)襯，鋼包的渣線等部位。

    鎂碳磚相關(guān)理化指標(biāo)：

項(xiàng)目	指標(biāo)
項(xiàng)目	MT10A	MT12A	MT14A	MT16A	MT18A
MgO %	≥80	≥78	≥76	≥74	≥72
C %	≥10	≥12	≥14	≥16	≥18
顯氣孔率 %	≤4	≤4	≤3.5	≤3.5	≤3.0
體積密度 g/cm³	≥3.02	≥2.97	≥2.95	≥2.92	≥2.89
常溫耐壓強(qiáng)度 MPa	≥40	≥40	≥38	≥35	≥35
高溫抗折強(qiáng)度 MPa 1400℃×0.5h	≥6	≥6	≥10	≥8	≥10

鋁鎂碳磚

項(xiàng)目	指標(biāo)
項(xiàng)目	LMT75	LMT70	LMT65	LMT60	LMT55
Al₂O₃ %	≥75	≥70	≥65	≥60	≥55
Al₂O₃+MgO %	≥81	≥77	≥80	≥75	≥72
C %	≥5	≥5	≥7	≥7	≥8
顯氣孔率 %	≤7	≤7	≤7	≤7	≤7
體積密度 g/cm³	≥3.2	≥3.15	≥3.1	≥3.0	≥2.9
常溫耐壓強(qiáng)度 MPa	≥60	≥60	≥60	≥50	≥50

生產(chǎn)鎂碳磚的主要原料，鎂砂質(zhì)量的劣對(duì)鎂碳磚的性能有著為重要的影響，如何合理地選擇鎂砂是生產(chǎn)鎂碳磚的關(guān)鍵。鎂砂有電熔鎂砂和燒結(jié)鎂砂，它們具有不同特點(diǎn)。電熔鎂砂：晶粒大，雜質(zhì)少，硅酸鹽相少，晶粒直接結(jié)合程度高，晶界少。

上一篇：磷酸鹽耐磨磚

下一篇：鋯剛玉耐火磚

相關(guān)產(chǎn)品Related products
