JM28級莫來石聚輕磚

分類：莫來石耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產(chǎn)品詳情

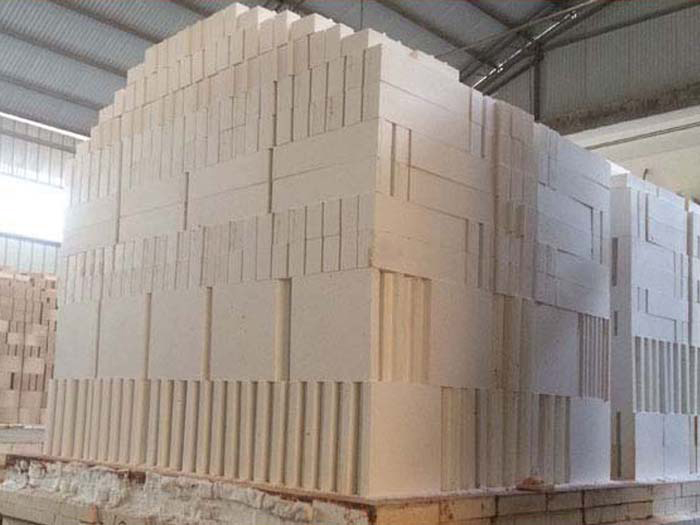

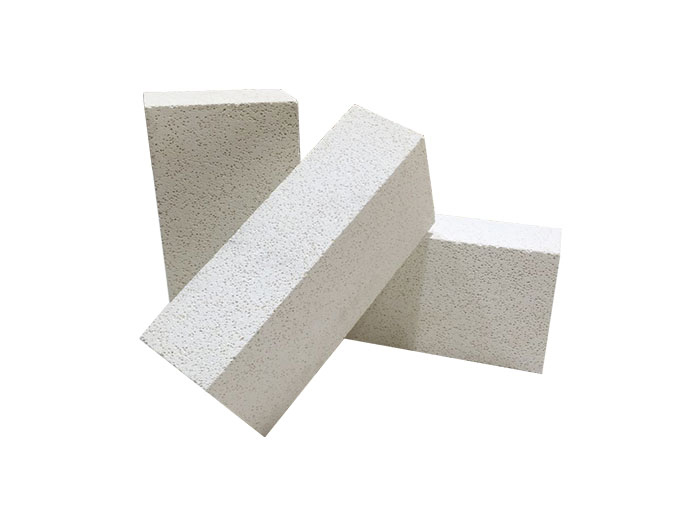

JM28級莫來石聚輕磚是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質(zhì)耐火材料。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。一般氧化鋁含量在65%～75%之間。莫來石保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。

JM28級莫來石聚輕磚參考理化指標(biāo)如下所示：

項目		指標(biāo)
項目		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al₂O₃ %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe₂O₃ %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度 g/cm³		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強(qiáng)度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
加熱線變化 %		-1.5~0.5
導(dǎo)熱系數(shù) W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T_0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570

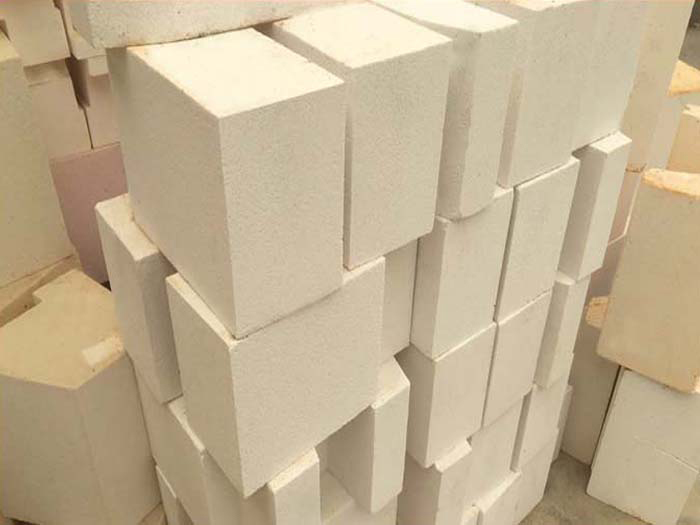

莫來石聚輕磚具有以下特性：

1、莫來石保溫磚熱態(tài)耐壓強(qiáng)度高；

2、低導(dǎo)熱率，具有很好的隔熱保溫效果；

3、雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；

4、莫來石保溫磚低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；

5、外觀尺寸，加快砌筑速度，減少耐火泥使用量，保證了砌體的強(qiáng)度和穩(wěn)定性，從而延長襯里的壽命。

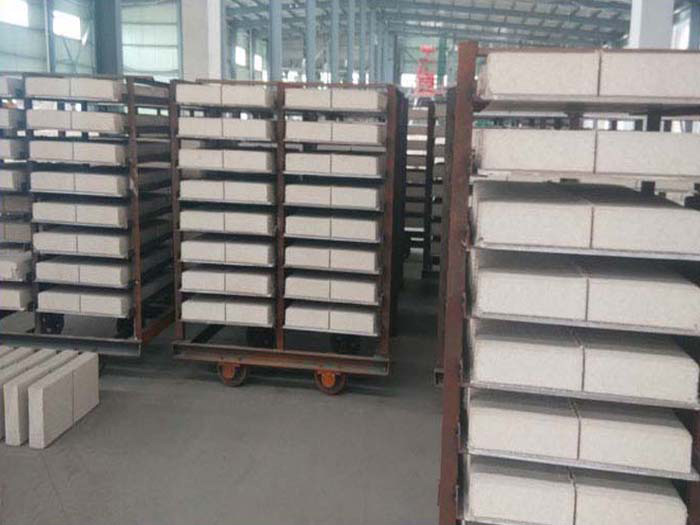

聚輕磚主要的作用是用來保溫、減少熱量的流失，莫來石聚輕磚的保溫性能成為廣大消費者關(guān)注的重點，莫來石磚中Al2O3含量的提高，其高溫性能提高；而熔劑量增多，高溫性能降低。據(jù)此，嚴(yán)格控制雜質(zhì)氧化物含量，尤其是K2O、Na2O和Fe2O3的含量，是獲得高性能莫來石磚的重要措施。在含有堿類成分的熔渣或氣體環(huán)境中使用，對莫來石磚均具有嚴(yán)重的侵蝕作用。

鄭州榮盛耐火材料有限公司專注生產(chǎn)各種型號耐火材料，因為專注所以，如果您對JM28級莫來石聚輕磚有需求，歡迎致電榮盛耐材有限公司。
